| ブランド名: | Seacent |
| Model Number: | フィルター タイプWDM |
| MOQ: | 1 部分 |
| 支払条件: | L/C、D/P、T/T |
| 供給能力: | 1 ヶ月あたりの 50,000 部分 |

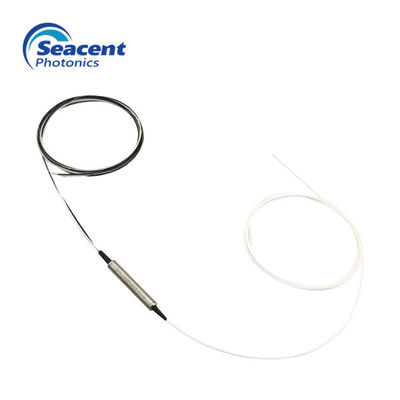

分離の光フィルタのFwdm高いモジュール、Ftthの解決のための受動の光学ディバイダー
記述:
FTTXは薄膜フィルター（TFF）技術にWDMモジュールを基づいているろ過する。装置は広い波長範囲の異なった波長でライトを結合するか、または分ける。それらは非常に低い挿入損失、低い分極の依存、高い分離および優秀な環境の安定性を提供する。
WDMは証明された薄膜のfolterの技術に基づいている。このWDMは繊維の光通信平らで、広い作動バンドが必要のシステムおよびEDFAで広く利用されている。
特徴:
適用:
指定:
|
変数 |
|||||||
|
働く波長（nm） |
T13/R15 |
T15/R13 |
T13/R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
伝達波長範囲（nm） |
1310+/-40 |
1550+/-40 |
1310+/-40 |
1490+/-10 |
1550+/-10 |
1490+/-10& 1550+/-10 |
1310+/-40& 1490+/-10 |
|
反射の波長範囲（nm） |
1550+/-40 |
1310+/-40 |
1490+/-10& 1550+/-10 |
1310+/-40& 1550+/-10 |
1310+/-40& 1490+/-10 |
1310+/-40 |
1550+/-10 |
|
伝達終わりの挿入損失（dB） |
0.8 （0.6のタイプ。） |
||||||
|
反射挿入損失（dB） |
0.6 （0.4のタイプ。） |
||||||
|
伝達終わりの分離（dB） |
30 |
||||||
|
反射器の分離（dB） |
15 |
||||||
|
平坦（dB） |
0.3 |
||||||
|
分極の依存した損失 |
0.1 |
||||||
|
分極モード分散 |
0.1 |
||||||
|
リターン・ロス |
45 |
||||||
|
Directionality |
50 |
||||||
|
最高の抵抗の光学力（MW） |
500 |
||||||
|
働く温度（℃） |
-40~85 |
||||||
|
保管温度（℃） |
-40~85 |
||||||
|
パッケージの指定（mm） （Φ×L） |
Φ5.5*L34 |
||||||
命令のinforamation:
|
LWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
左舷構成 |
WDMのタイプ |
中心の波長 |
繊維のタイプ |
出力繊維の長さ |
COMの港のコネクター |
パスの港のコネクター |
反射の港のコネクター |
|||
|
L-Lintegrity |
01=1*1 |
F=FWDM |
1=T13/R15 |
B=250umの裸繊維 |
10=1.0m |
0=None |
0=None |
0=None |
||
|
W=WDM |
02=1*2 |
2=T15/R13 |
L=900umの緩い管 |
12=1.2m |
1=FC/UPC |
1=FC/UPC |
1=FC/UPC |
|||
|
D=Device |
3=T13/R1415 |
T=900umの堅い緩衝 |
15=1.5m |
2=FC/APC |
2=FC/APC |
2=FC/APC |
||||
|
4= T14R1315 |
...... |
3=SC/UPC |
3=SC/UPC |
3=SC/UPC |
||||||
|
5= T15R1314 |
XX=Customized |
4=SC/APC |
4=SC/APC |
4=SC/APC |
||||||
|
6=T1415R13 |
5=LC/UPC |
5=LC/UPC |
5=LC/UPC |
|||||||
|
7=T1314R15 |
6=LC/APC |
6=LC/APC |
6=LC/APC |
|||||||
|
X=はカスタマイズした |
X=はカスタマイズした |
X=Customized |
|
|
