受動の光学ネットワークのためのマイクロ タイプSC APC 1x2の光学ディバイダー
担当者 : Mike nie
電話番号 : 8613713851846
WhatsApp : +8613713851846
詳細情報 |
|||
製品名: | 光ファイバーのPLCスプリッタ | タイプ: | 1*2/1*4/1*8/1*16/1*32/1*64 |
---|---|---|---|
応用分野: | FTTH FTTB FTTX PON CATV | コネクタ: | SC/APC |
RL: | ≥55 dB | IL: | ≤9.0 dB |
ハイライト: | plc 繊維のディバイダー,裸 PLC のディバイダー |
製品の説明

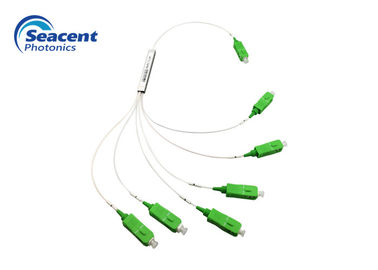

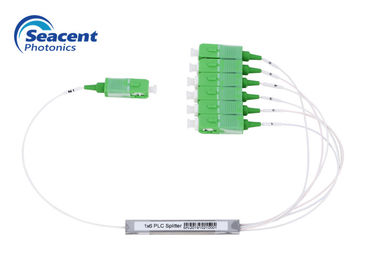

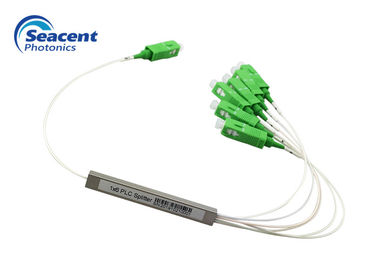

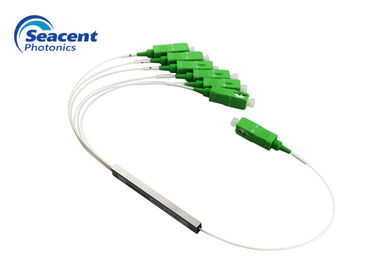

SC/APCのコネクターが付いている繊維光学PLCのディバイダー1x6のマイクロ タイプ
Seacent Photonics PLCのディバイダーはより大きい割れ目構成が要求される適用のためのよりよい解決を提供する先端技術です。これを達成するためには、導波管はライトのルーティング対応のパーセントを可能にする無水ケイ酸ガラスの基質に石版印刷を使用して製造されます。その結果、PLCのディバイダーは有効なパッケージの最低の損失の非常に正確そして割れ目を提供します。
SC/APCのコネクターが付いている1x4マイクロ タイプの細部はPLCのspllitterここにあります
特徴:
Appliacation:
指定:
項目 | 変数 |
IL (dB) |
≤9.0 |
均等性(dB) |
≤0.6 |
分極の依存した損失(dB) |
≤0.25 |
RL (dB) |
≥55 |
Directionality (dB) |
≥55 |
繊維の長さ(m) |
1.0またはカスタマイズされる |
一定温度(dB) |
-40℃ - 85℃ (≤0.5) |
働く温度の°C |
40℃ - 85℃ |
繊維のタイプ |
G657A1またはカスタマイズされる |
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
発注情報:
製品タイプ |
入口および出口の直径 |
入口および繊維の長さ |
サイズ |
1XNか2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128 |
2=0.9mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
1x2 4x7x60mmに 1x8
1x12 4x12x60 mmに 1x16
1x24 6x20x80 mmに 1x32
1x64 6x40x100 mm |
