受動の光学ネットワークのためのマイクロ タイプSC APC 1x2の光学ディバイダー
担当者 : Mike nie
電話番号 : 8613713851846
WhatsApp : +8613713851846
| 最小注文数量 : | 1 部分 | 受渡し時間 : | 5-8 の仕事日 |
|---|---|---|---|
| 支払条件 : | L/C、T/T、D/P | 供給の能力 : | 1 ヶ月あたり 100,000 個セット |
| 起源の場所: | 広東省、中国 | ブランド名: | Seacent |
|---|---|---|---|
| 証明: | ISO9001 , ROHS | モデル番号: | 1x12小型モジュール |
|
詳細情報 |
|||
| 製品名: | 繊維光学PLCのディバイダー | 適用: | FTTH FTTB FTTX PON CATV |
|---|---|---|---|
| コネクター: | SC/APC | RL: | ≥55 dB |
| IL: | ≤12.5 dB | PDL: | ≤ 0.3 dB |
| ハイライト: | plc 繊維のディバイダー,裸 PLC のディバイダー |
||
製品の説明

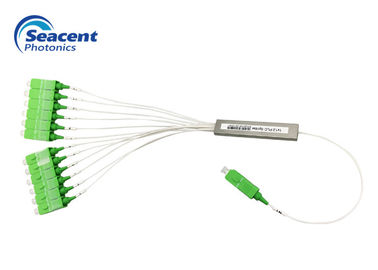

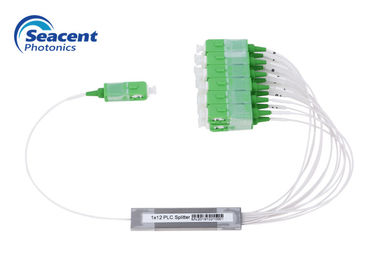

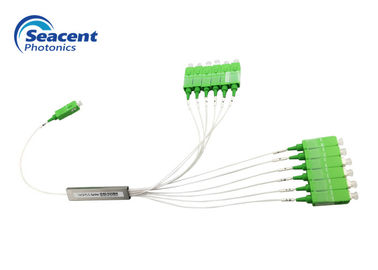

SC/APCのコネクターが付いている繊維光学PLCのディバイダーの小型モジュール1x12
繊維光学のディバイダーは2つ以上の繊維間で配られる光ファイバーの光信号を可能にする受動の光学装置です。
ネットワークで送信される光ビームが2つ以上の光ビームに分けられる必要がある時はいつでも繊維光学のディバイダーは使用されます。
光信号が単モード繊維で送信されるとき、光エネルギーは繊維の中心に完全に集中できません。わずかエネルギーは繊維のクラッディングを通して広がります。2つの繊維が互いに十分に近ければ、光ファイバーの送信ライトは光ファイバー別のものに入るにはできます。従って、光シグナルの再配分の技術を多数繊維で達成することができます。そしてこれは繊維光学のディバイダーがいかに生じるかです。
1x12小型モジュールの繊維光学のディバイダーの細部はここにあります:
特徴:
Appliacation:
指定:
| 項目 | 変数 |
|
IL （dB） |
≤12.5 |
|
均等性（dB） |
≤1.0 |
|
PDL （dB） |
≤0.25 |
|
RL （dB） |
≥55 |
|
Directionality (dB) |
≥55 |
|
繊維の長さ（m） |
1.0またはカスタマイズされる |
|
一定温度（dB） |
-40℃ - 85℃ （≤0.5） |
|
働く温度 |
40℃ - 85℃ |
|
繊維のタイプ |
G657A1またはカスタマイズされる |
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
発注情報:
|
製品タイプ |
入口および出口の直径 |
入口および繊維の長さ |
サイズ |
|
1XNか2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128 |
2=0.9mm |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
1x2 4x7x60mmに 1x8
1x12 4x12x60 mmに 1x16
1x24 6x20x80 mmに 1x32
1x64 6x40x100 mm |
