150GHZ受動の光学モジュールのMux Athermal AWG Mux Demuxの低い混線
担当者 : Mike nie
電話番号 : 8613713851846
WhatsApp : +8613713851846
| 最小注文数量 : | 1 | 受渡し時間 : | 5-8 の仕事日 |
|---|---|---|---|
| 支払条件 : | L / C、T / T |
| 起源の場所: | 広東省、中国 | ブランド名: | Seacent |
|---|---|---|---|
| 証明: | ISO9001,ROHS | モデル番号: | AAWG-17CH 150GHZ |
|
詳細情報 |
|||
| 製品名: | athermal awgのdwdmモジュール | 色: | 、黒い、オレンジ青い、白い |
|---|---|---|---|
| チャンネル: | 17CH、40CH、48CH、80CH、96CHまたはカスタマイズされる | コネクタ: | LC/UPC、LC、ST、FC、SC |
| 品質保証: | 3年 | 応用分野: | 地下鉄および長距離貨物輸送ネットワーク、FTTH FTTB FTTXネットワーク |
| ハイライト: | awg は導波管の格子を配列しました,光学 mux の demux |
||
製品の説明

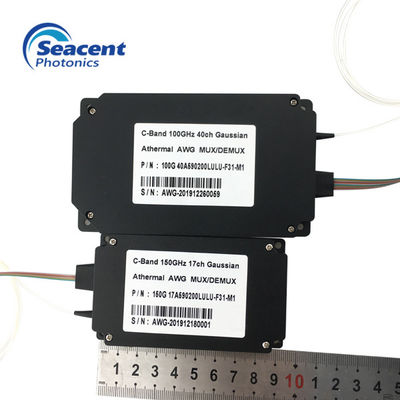

Oは17CH 150GHZ AAWGモジュールのLC/UPCのコネクターとの低い挿入損失にバンドを付けます
| 変数 | 単位 | 価値 | ||
| 通過帯域のタイプ | - | 平らトップ | ガウス | |
| チャネル・スペーシング | GHz | 100 | ||
| チャンネル番号 | CH | 48/40 | ||
| 波長の正確さ | nm | ±0.05 | ||
| 1dB通過帯域 | nm | ≥0.38 | ≥0.2 | |
| 3dB通過帯域 | nm | ≥0.58 | ≥0.4 | |
| 挿入Loss1 | dB | ≤6.0 Typ.4.5 | ≤3.5 Typ.2.8 | |
| さざ波 | dB | ≤0.5 | ≤1.5 | |
| 均等性 | dB | ≤1.5 | ≤1.5 | |
| 隣接した混線 | dB | ≥23 | ≥26 | |
| 非隣接した混線 | dB | ≥29 | ≥35 | |
| 総混線 | dB | ≥21 | ||
| 分極の依存した損失（PDL） | dB | ≤0.5 Typ.0.25 | ≤0.7 Typ.0.35 | |
| PMD2 | ps | ≤0.5 | ||
| 色彩Dispersion2 | ps/nm | ±20 | ||
| リターン・ロス | dB | ≥40 | ||
| 繊維 | 投入口 | mm | Φ0.9 | |
| 出力リボン | - | - | ||
| 送風して下さい | mm | Φ0.9 | ||
| 操作の温度 | ℃ | -5~+65 | ||
| 保管温度 | ℃ | -40~+85 | ||
| パッケージ | mm | 120×70×11 | ||
