| Brand Name: | Seacent |
| Model Number: | 裸繊維1*10 PLCのディバイダー |
| MOQ: | 交渉可能 |
| 価格: | Negotiation |
| Payment Terms: | L / C、T / T |
| Supply Ability: | 1 ヶ月あたり 100,000 個セット |

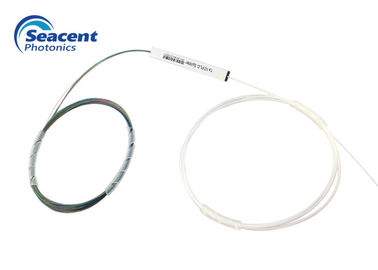

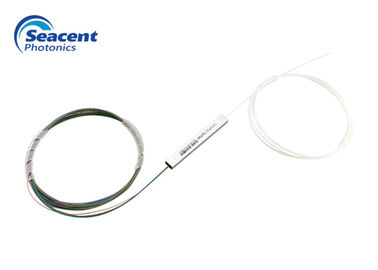

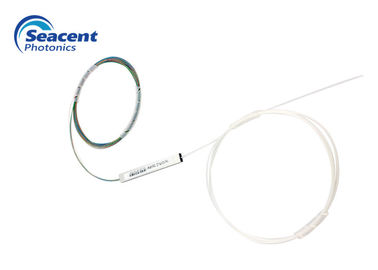

ハイ リターンの損失裸Plcのディバイダー/小型繊維光学のディバイダー1*10
製品の説明:
平面の導波管の光学ディバイダー（PLCのディバイダー）は小型の広い作動の波長範囲、高い信頼性、よい分光受動の光学ネットワークのために適した均等性、等の水晶ベースの統合された導波管の光学電力配分装置、特にである。（EPON、GPON、等）セントラル・オフィスおよび端末装置を接続し、光シグナルの分裂をカスタマイズしない、プロダクトのフル レンジ1XNおよび2XNを実現しさまざまな機会のために適した光学ディバイダーを提供する。
裸Plcのディバイダーの特徴:
小型、密集したパッケージ、低い挿入損失、低いPDL、ハイ リターンの損失およびTelcordiaの優秀なチャネルの均等性、GR-1209およびGR-1221承諾
裸Plcのディバイダーの塗布:
FTTXネットワーク、PONネットワーク、LANネットワーク、CATVシステム
裸Plcのディバイダーの技術的な変数:1XN光学ディバイダー
| 変数 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 働く波長（nm） | 1260-1650 | |||||||||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||||||||
| 挿入損失（dB） | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均等性（dB） | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||||||||
| Directionality （dB） | ≥55 | |||||||||||
| 繊維の長さ（m） | 1.0orはカスタマイズした | |||||||||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||||||||
| 働く温度の°C | -40℃--85℃ | |||||||||||
| 保管温度の°C | -40℃--85℃ | |||||||||||
技術的な変数:2XN光学ディバイダー
| 変数 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 波長（nm） | 1260-1650 | |||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||
| 挿入損失（dB） | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均等性（dB） | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||
| Directionality （dB） | ≥55 | |||||
| 繊維の長さ（m） | 1.0orはカスタマイズした | |||||
| 一定温度（dB） | -40℃ - 85℃ （≤0.5） | |||||
| 働く温度の°C | -40℃ - 85℃ | |||||
| 保管温度の°C | -40℃ - 85℃ | |||||
| 最高力（nW） | 1000 | |||||
注:上のILはコネクター変数なしにある。
コネクターの光学ディバイダーの挿入損失の増加を用いる2xNによる上記の条件の0.3dBよりもっと。
発注情報:
|
|
|
|
|
プロダクト タイプ |
繊維の直径 | 入口および繊維の長さ |
パッケージ サイズ |
|
1XNか2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
細部
詳しい変数
PLCのディバイダー裸装置Seacent Photonics .pdf
|
|
