| ブランド名: | Seacent |
| Model Number: | 1x3 |
| MOQ: | 交渉可能 |
| 価格: | negotiable |
| 支払条件: | L / C、T / T |
| 供給能力: | 1 ヶ月あたりの 1000000 部分 |

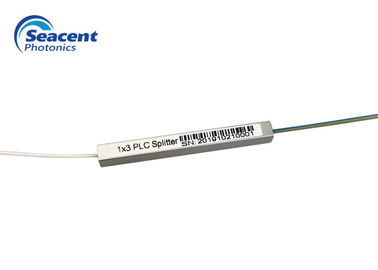

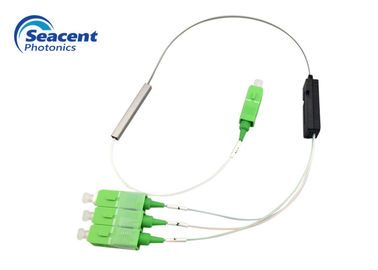

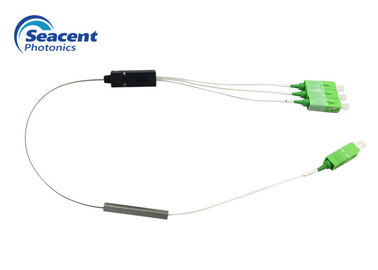

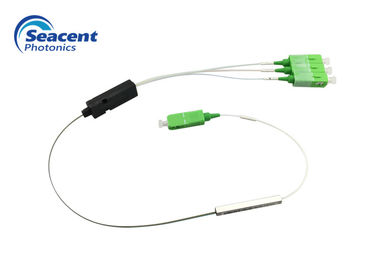

FTTHシステムのための1x3枝タイプPLCのディバイダーのハイ リターンの損失
繊維光学PLCのディバイダーの記述
主義に従って、繊維光学のディバイダーは先を細くすることの(FBT)の溶かされたBiconicalディバイダーおよび光波回路の(PLC)の平面のディバイダーに分けることができます。
FBTのディバイダーは共通の1つです。FBTのディバイダーは割れ目構成がより小さい例のために受動ネットワークで広く、特に受け入れられ、使用されます（1x2、1X4、2x2、等）。[1]
PLCは最近の技術です。PLCのディバイダーはより大きい適用のためのよりよい解決を提供します。導波管はライトのルーティング対応のパーセントを可能にする無水ケイ酸ガラスの基質に石版印刷を使用して製造されます。その結果、PLCのディバイダーは有効なパッケージの最低の損失の正確そして割れ目を提供します。
繊維光学PLCのディバイダーの特徴
繊維光学PLCのディバイダーの塗布
繊維光学PLCのディバイダー変数
| 変数 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| 働く波長（nm） | 1260-1650 | ||||
| 繊維のタイプ | G657A1またはカスタマイズされる | ||||
| 挿入損失（dB） | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| 均等性（dB） | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | ||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | ||||
| 働く温度の°C | -40℃--85℃ | ||||
| 保管温度の°C | -40℃--85℃ | ||||
| 最高力（nW） | 1000 | ||||
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
| 変数 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 働く波長（nm） | 1260-1650 | ||||
| 繊維のタイプ | G657A1またはカスタマイズされる | ||||
| 挿入損失（dB） | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均等性（dB） | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | ||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | ||||
| 働く温度の°C | -40℃--85℃ | ||||
| 保管温度の°C | -40℃--85℃ | ||||
| 最高力（nW） | 1000 | ||||
注:上のILはコネクター変数なしにあります。
コネクターの上記の条件の0.3dBより多く高められる光学ディバイダーの挿入損失の2XN。
繊維光学PLCのディバイダーの詳細仕様
PLCのディバイダー枝タイプSeacent Photonics.pdf
|
|
