| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10個 |
| 価格: | Negotiation |
| Payment Terms: | L / C、T / T |
| Supply Ability: | 1 ヶ月あたりの 1000000 部分 |

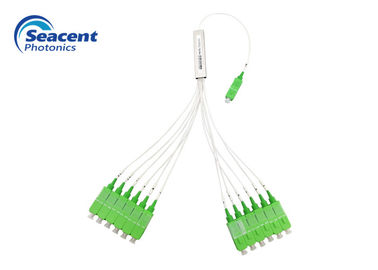

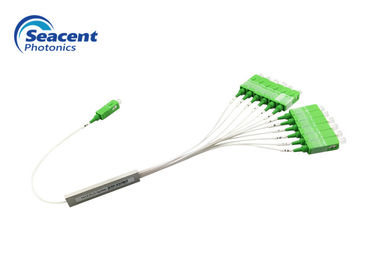

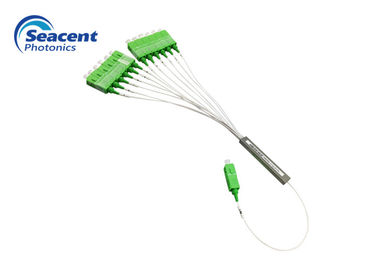

1x12 SC/APCのコネクター スペシャルの比率の鋼鉄管PLCのディバイダー
繊維光学PLCのディバイダーの記述
光波回路の(PLC)の小型平面のディバイダーに最も小さい足跡がありま、その場で接続および統合にとって理想的です。小型ディバイダーは磨くUPCまたはAPCが付いているSC、FC、LCまたはSTの光コネクタを備え、.9mm繊維のピグテールを使用します。包装はアルミニウムから成っています。構成は小型タイプ ディバイダーの1x32までのために利用できます。
繊維光学PLCのディバイダーの特徴
繊維光学PLCのディバイダーの塗布
繊維光学PLCのディバイダー変数
1XN
| 変数 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 働く波長（nm） | 1260-1650 | |||||||||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||||||||
| 挿入損失（dB） | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均等性（dB） | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||||||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||||||||
| 働く温度の°C | -40℃--85℃ | |||||||||||
| 保管温度の°C | -40℃--85℃ | |||||||||||
| 最高力（nW） | 1000 | |||||||||||
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
2XN
| 変数 | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 働く波長（nm） | 1260-1650 | |||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||
| 挿入損失（dB） | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均等性（dB） | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||
| 働く温度の°C | -40℃--85℃ | |||||
| 保管温度の°C | -40℃--85℃ | |||||
| 最高力（nW） | 1000 | |||||
注:上のILはコネクター変数なしにあります。
コネクターの上記の条件の0.3dBより多く高められる光学ディバイダーの挿入損失の2XN。
繊維光学PLCのディバイダーのDetaildの指定
|
|
| Brand Name: | Seacent |
| Model Number: | 1x12 |
| MOQ: | 10個 |
| 価格: | Negotiation |
| Payment Terms: | L / C、T / T |
1x12 SC/APCのコネクター スペシャルの比率の鋼鉄管PLCのディバイダー
繊維光学PLCのディバイダーの記述
光波回路の(PLC)の小型平面のディバイダーに最も小さい足跡がありま、その場で接続および統合にとって理想的です。小型ディバイダーは磨くUPCまたはAPCが付いているSC、FC、LCまたはSTの光コネクタを備え、.9mm繊維のピグテールを使用します。包装はアルミニウムから成っています。構成は小型タイプ ディバイダーの1x32までのために利用できます。
繊維光学PLCのディバイダーの特徴
繊維光学PLCのディバイダーの塗布
繊維光学PLCのディバイダー変数
1XN
| 変数 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 働く波長（nm） | 1260-1650 | |||||||||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||||||||
| 挿入損失（dB） | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均等性（dB） | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||||||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||||||||
| 働く温度の°C | -40℃--85℃ | |||||||||||
| 保管温度の°C | -40℃--85℃ | |||||||||||
| 最高力（nW） | 1000 | |||||||||||
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
2XN
| 変数 | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 働く波長（nm） | 1260-1650 | |||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||
| 挿入損失（dB） | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均等性（dB） | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||
| 働く温度の°C | -40℃--85℃ | |||||
| 保管温度の°C | -40℃--85℃ | |||||
| 最高力（nW） | 1000 | |||||
注:上のILはコネクター変数なしにあります。
コネクターの上記の条件の0.3dBより多く高められる光学ディバイダーの挿入損失の2XN。
