| Brand Name: | Seacent |
| Model Number: | 2*8 |
| MOQ: | 交渉可能 |
| 価格: | Negotiation |
| Payment Terms: | L/C、T/T |
| Supply Ability: | 1ヶ月あたりの1000000部分 |

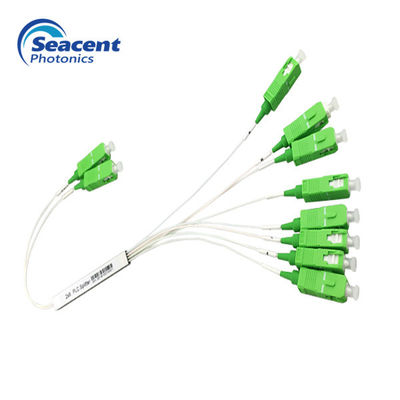

鋼鉄管2*8 PLCのディバイダー
繊維光学PLCのディバイダーの記述
Seacent Photonicsの光波回路の(PLC)のディバイダーは一種の光学力セントラル・オフィス(CO)からの異なった理由区域に光学印を循環するのに無水ケイ酸の光学導波管の革新を利用する作成される板小道具です。それは少しサイズ、高く動揺しない質、広い働く波長範囲および大きいチャネル間の一貫性を含んでいます。PONシステムでこれらが広く最低の努力の整理として光学印力の分割を認めるのに利用されています。
Seacent Photonicsは特定の適用のために習慣合う1xNおよび2xNディバイダー項目の全体の整理を与えます。
繊維光学PLCのディバイダーの特徴
繊維光学PLCのディバイダーの塗布
繊維光学PLCのディバイダー変数
1XN
| 変数 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 働く波長（nm） | 1260-1650 | |||||||||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||||||||
| 挿入損失（dB） | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均等性（dB） | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||||||||
| Directionality (dB) | ≥55 | |||||||||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||||||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||||||||
| 働く温度の°C | -40℃--85℃ | |||||||||||
| 保管温度の°C | -40℃--85℃ | |||||||||||
| 最高力（nW） | 1000 | |||||||||||
注:上のILはコネクター変数なしにあります。
1X2増加に加える上記の条件の光学ディバイダーの挿入損失が0.2dBの残りの増加を超過しないコネクターとの1XNは0.3dBを超過しません。
2XN
| 変数 | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 働く波長（nm） | 1260-1650 | |||||
| 繊維のタイプ | G657A1またはカスタマイズされる | |||||
| 挿入損失（dB） | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均等性（dB） | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 分極の依存した損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン・ロス（dB） | ≥55 | |||||
| Directionality (dB) | ≥55 | |||||
| 繊維の長さ（m） | 1.0またはカスタマイズされる | |||||
| 一定温度（dB） | -40℃--85℃ （≤0.5） | |||||
| 働く温度の°C | -40℃--85℃ | |||||
| 保管温度の°C | -40℃--85℃ | |||||
| 最高力（nW） | 1000 | |||||
注:上のILはコネクター変数なしにあります。
コネクターの上記の条件の0.3dBより多く高められる光学ディバイダーの挿入損失の2XN。
繊維光学PLCのディバイダーのDetaildの指定
|
|
