| Brand Name: | Seacent |
| Model Number: | 2X8 |
| MOQ: | 応相談 |
| 価格: | Negotiation |
| Payment Terms: | L/C、T/T |
| Supply Ability: | 1ヶ月あたりの1000000部分 |

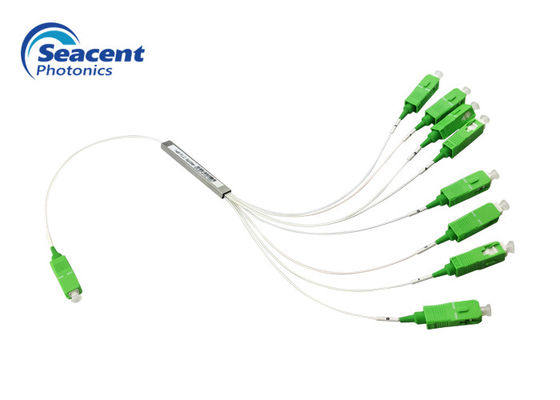

2x8 マイクロタイプ PLC スプリッタ、低挿入損失、SC/APC コネクタ付き
光ファイバー PLC スプリッターの説明
当社の PLC スプリッターは、光ファイバーを複数のパスに分割する信頼性の高い方法を提供します。1x2 から 1x128 まで、および 2x2 から 2x64 までの分割方法の構成を提供します。PLCスプリッターの幅広いアプリケーションは、PONネットワークで見つけることができます.PLC フィルターは、さまざまなパッケージ形式で、ミニチュア ファイバー スプライシング ボックス、ファイバー トレイ、ジャンクション ボックス、さらにはデータ通信ラックに取り付けることができます。PLC スプリッターは、挿入損失が低く、PDL が低く、RoHS 認定を受けています。
光ファイバー PLC スプリッターのパラメーター
1XN
| パラメータ | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 使用波長 (nm) | 1260-1650 | |||||||||||
| 繊維の種類 | G657A1 またはカスタマイズされた | |||||||||||
| 挿入損失 (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均一性 (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 偏波依存損失 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターンロス (dB) | ≧55 | |||||||||||
| 指向性 (dB) | ≧55 | |||||||||||
| ファイバー長 (m) | 1.0 またはカスタマイズ | |||||||||||
| 温度安定性 (dB) | -40℃～-85℃(≦0.5) | |||||||||||
| 作業温度 °C | -40℃～-85℃ | |||||||||||
| 保管温度 °C | -40℃～-85℃ | |||||||||||
| 最大電力 (nW) | 1000 | |||||||||||
注: 上記の IL には、コネクタ パラメータが含まれていません。
1XN コネクタ付き光スプリッタの挿入損失は、上記の要件に加えて、1X2 の増加が 0.2dB を超えず、残りの増加が 0.3dB を超えません。
2XN
| パラメータ | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 使用波長 (nm) | 1260-1650 | |||||
| 繊維の種類 | G657A1 またはカスタマイズされた | |||||
| 挿入損失 (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均一性 (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 偏波依存損失 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターンロス (dB) | ≧55 | |||||
| 指向性 (dB) | ≧55 | |||||
| ファイバー長 (m) | 1.0 またはカスタマイズ | |||||
| 温度安定性 (dB) | -40℃～-85℃(≦0.5) | |||||
| 作業温度 °C | -40℃～-85℃ | |||||
| 保管温度 °C | -40℃～-85℃ | |||||
| 最大電力 (nW) | 1000 | |||||
光ファイバー PLC スプリッターの詳細な仕様
PLCスプリッタ-ミニタイプ-Seacent Photonics.pdf
利点 の光ファイバースプリッター
1.高強度ステンレス鋼を採用し、塩水噴霧試験に合格
2.フェルールコアは0.2um未満
3. 100% の新しい原料、ROHS の承諾を採用して下さい
4. 低挿入損失
5. 低PDLコンパクト設計
6. チャンネル間の均一性が良い
7. 広い動作波長: 1260nm から 1650nm まで
8. 広い動作温度：-40℃～85℃
|
|
