| ブランド名: | Seacent |
| モデル番号: | ラック型CWDM |
| MOQ: | 交渉可能 |
| 価格: | negotiable |
| 支払条件: | LC、T/T |

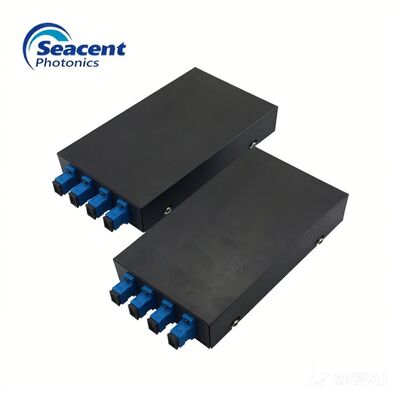

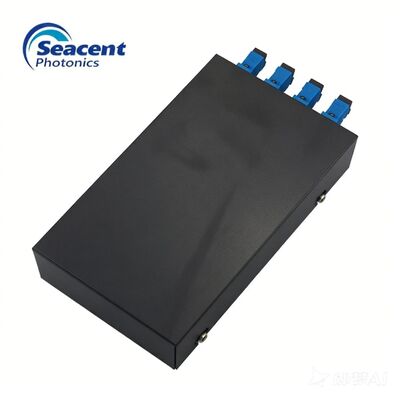

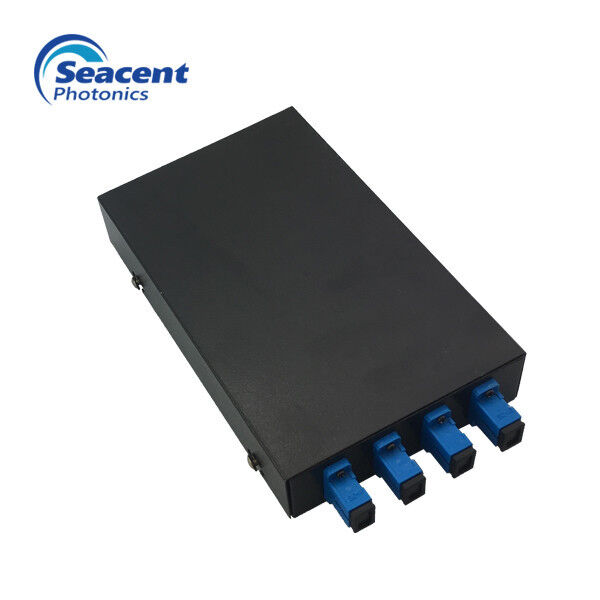

ラック型 CWDM Mux Demux 4/6/8チャネル
製品説明
CWDM技術は,複数の光波長を単一のファイバーに複数回転させ,ファイバー容量を効率的に拡張する.SeacentのMux/Demuxモジュールは受信端で正確な信号分離を保証する.高い信頼性で各波長を指定された装置に導きます.
特徴
低挿入損失
コンパクトなデザイン
高い隔離度
低偏光依存損失 (PDL)
良質なチャネル間一貫性
幅広く動作する波長: 1270~1610nm
広い作業温度: -20 °C ~ 70 °C
荒い 環境 に 備え られ た もの
適用分野
CWDMシステム
PONネットワーク
ケーブルチェーン
技術パラメータ
| パラメーター | 4つのチャンネル | 6 チャンネル | 8 チャンネル |
| 中央波長 (nm) | ITUまたはITU+1 (設定可能な開始波長) | ||
| 製品の特徴 | Mux orDemux または Mux&Demux | ||
| チャンネル波長 (nm) | 1270~1610年 | ||
| 中央波長精度 (nm) | ±05 | ||
| チャンネル間隔 (nm) | 20 | ||
| チャンネル通過帯域 (−0.5dbb帯域幅 (−0.5nm) | >14 | ||
| 挿入損失 (dB) | ≤14 | ≤26 | ≤30 |
| チャンネル均一性 (dB) | ≤0.5 | ≤0.5 | ≤0.5 |
| チャンネル波紋 (dB) | 0.3 | ||
| 隔離 (dB) 隣接する | >30 | >30 | >30 |
| 隔離 (dB) 隣接しない | >40 | >40 | >40 |
| 偏光依存損失 (dB) | <0.2 | ||
| 偏振モード分散 (PS) | <0.1 | ||
| 方向性 (dB) | >50 | ||
| リターン損失 (dB) | >45 | ||
| コネクタタイプ | LC/APC またはカスタマイズ | ||
| 最大出力 (mW) | 500 | ||
| 動作温度 ((°C) | -20〜70 | ||
| 保存温度 ((°C) | -40~85 | ||
| パッケージの種類 (mm) | LGX,箱,ラック,または顧客指定 | ||
| パッケージのサイズ (mm) |
LGX:201x256x44 または 155x100x29 箱:100x80x10 または120x80x18 または141x120x28 ラック:1U: 484x260x44 または 2U: 482x260x88 |
||
詳細
ビジネスメリット
サービス:
(1) 大規模顧客に8年以上サービスを提供した経験
(2) 顧客のために製品ソリューションとパッケージングソリューションを独立して提供
(3) 強力な戦略的パートナーを持つ
テクノロジー
(1) 15年間,高精度の光学装置の包装生産に従事
(2) 15年の技術チーム
(3) 独自のコア技術を持つ
詳細なパラメータ
|
