24芯 MPO-LC ステガートハーネスケーブル

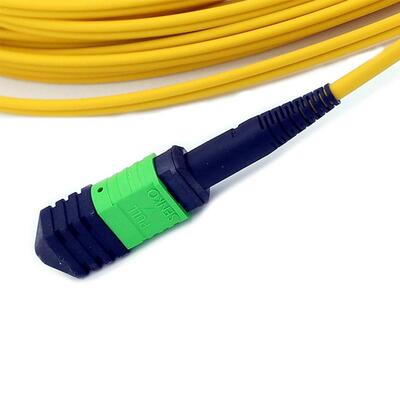

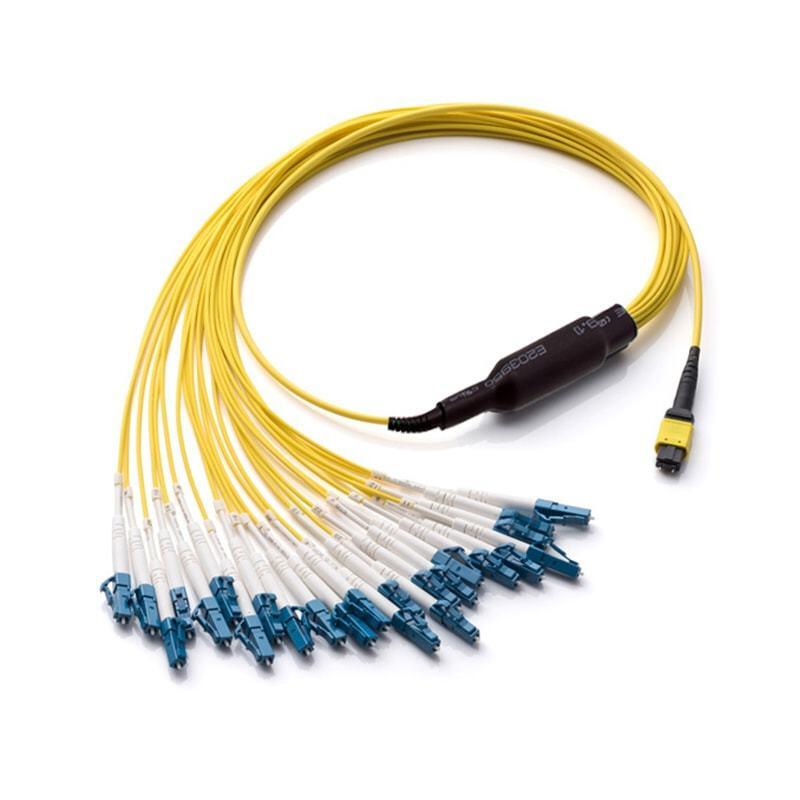

この24芯ハーネスアセンブリは、一方の端にMPO（メス）コネクタ、もう一方の端に12個のLCデュプレックスコネクタ（構成により24個のLCシンプレックス/12個のLCユニブートも可能）を備え、ステガートされたサブケーブル長によりケーブル管理を最適化します。
40G QSFP+ PLR4から10G SFP+ LRへの直接接続、および100GBASE-SR10 CXP/CFPおよび100GBASE-LR4相互接続ソリューション用に特別に設計されたこのハーネスケーブルは、10/40/100Gの高密度データセンター環境をサポートします。これは、(12) SFP+トランシーバーをMPOアダプターパネルおよびMPOトランキングケーブルに接続するのに理想的です。
ステガート設計は、貴重なラックスペースを節約し、曲げ半径のストレスを軽減し、高密度パッチエリアでのケーブル配線を簡素化します。これにより、スペースが限られたデータセンターでの効率的でトラブルのない展開に実用的な選択肢となります。
主な特徴:
低挿入損失と高リターンロス
コスト効率の高い一括終端ソリューション
SMおよびMMアプリケーション向けに、低損失および標準損失バージョンで利用可能
優れた繰り返し性と相互交換性
仕様:
| 項目 | シングルモード（APC） | マルチモード（PC） |
| 挿入損失（MPO）
|
標準損失: ≤0.75dB（最大）、≤0.50dB（代表値）
低損失: ≤0.35dB（最大）、≤0.20dB（代表値） |
標準損失: ≤0.6dB（最大）、 ≤0.50（代表値）
低損失: ≤0.35dB（最大）、 ≤0.20dB（代表値） |
| リターンロス（MPO） | ≥60dB | ≥25dB |
| 耐久性 | 0.3dB未満の代表値変化、200回の嵌合 | |
| 相互交換性 | ≤0.2dB | |
| 引張強度 | >70N | |
| 動作温度 | -40～+85℃ | |
|
|
