| ブランド名: | Seacent |
| Model Number: | 繊維の配列128ch |
| MOQ: | 10pcs |
| 支払条件: | L / C、T / T |

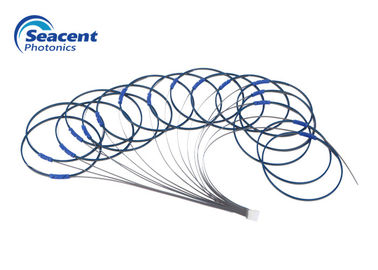

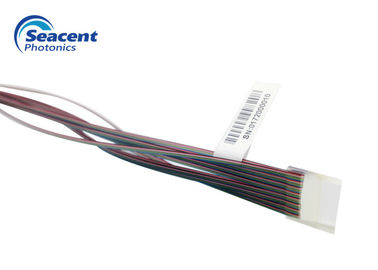

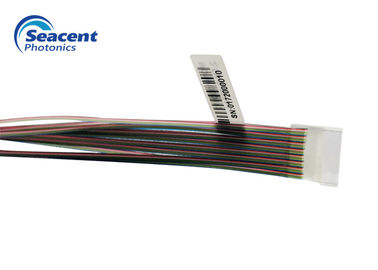

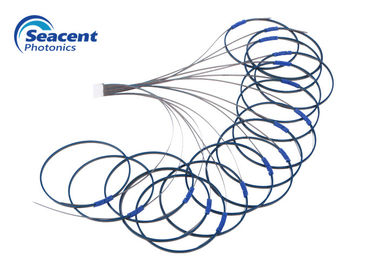

繊維の配列(FA)は配列の基質に繊維の光ファイバー、束、またはリボンを取付けるのにV溝（V溝）を使用します。繊維の配列は繊維のコーティングを取除く裸繊維です。 部分はV溝に置かれ、与圧のメンバーによる接着剤によって加圧されます。
構成1ch/2ch/4ch/8ch/12ch/16ch/24ch/32ch/48ch/64chのFAを提供して下さい
±0.5μm内の典型的な中心ピッチspec
V溝の水晶/Pyrex/ケイ素の基材
窓によって除去されるプロセス利用できる
指定:
| 項目 | 変数 |
| チャネルの数 | 1CH | 128CH |
| 材料 | 水晶ガラス、ホウケイ酸塩、ケイ素 |
| 核距離/許容（μm） | 250、127/0.7 |
| 繊維の長さ（m） | 2.0±0.1 |
| 磨く角度（°） | 0、+8、-8 （±0.3） |
| 磨く平坦 | ﹤ 5 fringes@633nm |
| 繊維のタイプ | SMF-28eかSMF-28e XB |
| 実用温度（℃） | -40~85 |
V溝の支承板次元のテーブル:
| L | W | H | X | Y | 広範囲の間違い | ||||||
| タイプ | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | 中心の高さの相違 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 |
<0.1 |
|
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
適用:
能動態/受動の配列の繊維光学装置
配列された導波管の格子
平面の光学導波管
多重チャンネルの光学モジュール
| プロダクト数 | 繊維のタイプ | 繊維の長さ |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
