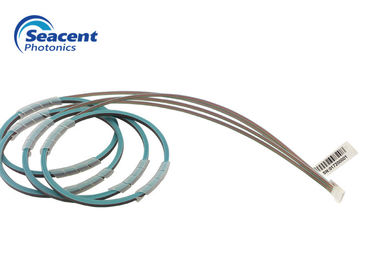

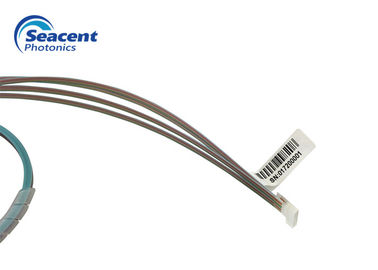

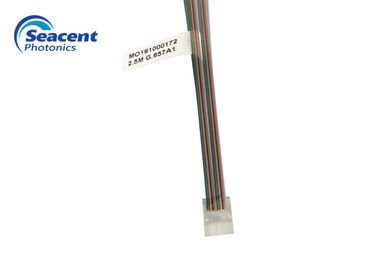

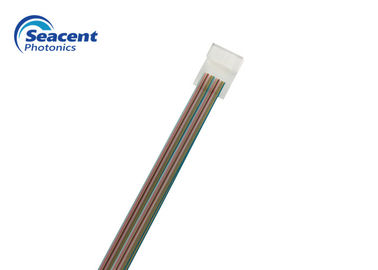

テレコミュニケーションのために承認される48CH繊維光学繊維の配列UPC磨かれたROHS

最小注文数量 : 10pcs 受渡し時間 : 5-8 の仕事日
支払条件 : L / C、T / T
起源の場所: 広東省、中国 ブランド名: Seacent
証明: ISO9001,ROHS モデル番号: 繊維の配列48ch

詳細情報

色: 、青い、オレンジ、緑、茶色、白い、赤い、黒い、黄色い、ピンク紫色、水緑 材料: 水晶ガラス、ホウケイ酸塩、ケイ素
磨く角度(°): 0、+8、-8 (±0.3) コネクター: SC、FC、LC、STのLC繊維のパッチ・コード等
フェルールの光沢: PC、UPC、APC パッキング: 内部箱および輸出カートン、Polybag
適用: テレコミュニケーション
ハイライト:

plc繊維の配列

,

ファイバーアレイ

製品の説明

繊維の配列48 CH 12は3タイプ材料8°の磨く角度を着色します

記述:

私達は低い挿入損失、ハイ リターンの損失および密集した次元の顧客のさまざまな要求に応じるために良質繊維の配列を提供します。



繊維の配列はBrowaveの独特なアセンブリ/光沢プロセスによって高精度のV溝の基質と繊維の中心の位置の優秀な正確さおよびポーランドの表面の完全な質を得るために製造されます。



指定:

項目 変数
チャネルの数 1CH | 128CH
材料 水晶ガラス、ホウケイ酸塩、ケイ素
核距離/許容(μm) 250、127/0.7
繊維の長さ(m) 2.0±0.1
磨く角度(°) 0、+8、-8 (±0.3)
磨く平坦 ﹤ 5 fringes@633nm
繊維のタイプ SMF-28eかSMF-28e XB
実用温度(℃) -40~85



V溝の支承板次元のテーブル:

  L W H X Y 広範囲の間違い
タイプ サイズ 共通相違 サイズ 共通相違 サイズ 共通相違 サイズ 共通相違 中心の高さの相違 R=√ x2+y2
2CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0.25 ≤0.0005 ≤0.001 <0.1
4CH 250 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 250 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0.25 ≤0.0005 ≤0.001 <0.1
8CH 127 10 ±0.3 2.5 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
16CH 127 10 ±0.3 3.5 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
32CH 127 10 ±0.3 5.7 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
48CH 127 12 ±0.3 7.8 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
64CH 127 12 ±0.3 9.8 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
96CH 127 12 ±0.3 16 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1
128CH 127 12 ±0.3 20 ±0.05 2.5 ±0.05 0.127 ≤0.0005 ≤0.001 <0.1



特徴:

  • 低い挿入損失
  • ハイ リターンの損失。
  • 広い操作の温度
  • 安定性が高く、信頼性
  • 繊維の中心の位置の高精度
  • 優秀な繊維の中心の位置の正確さ



適用:

  • MEM
  • PLC装置:PLCのディバイダー、AWGs
  • 統合された活動的な/受動の部品
  • マイクロ光学モジュール
  • 可変的な光学減衰器
  • レンズ/コリメーターの配列

発注情報:
プロダクト数 繊維のタイプ 繊維の長さ
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
1=G657A1
2= G657A2
3=G652D
4=G652B
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
