Demux RC FAのためのろう付けARのコーティングの容器の繊維光学の配列
担当者 : Mike nie
電話番号 : 8613713851846
WhatsApp : +8613713851846
| 最小注文数量 : | 10pcs | 受渡し時間 : | 5-8 の仕事日 |
|---|---|---|---|
| 支払条件 : | L / C、T / T |
| 起源の場所: | 広東省、中国 | ブランド名: | Seacent |
|---|---|---|---|
| 証明: | ISO9001,ROHS | モデル番号: | 繊維の配列128ch |
|
詳細情報 |
|||
| 色: | 、青い、オレンジ、緑、茶色、白い、赤い、黒い、黄色い、ピンク紫色、水緑 | 材料: | 水晶ガラス、ホウケイ酸塩、ケイ素 |
|---|---|---|---|
| 磨く角度（°）: | 0、+8、-8 （±0.3） | コネクターのタイプ: | SC/FC/LC-APC/UPC、LC、ST、FC、TOSLINK |
| フェルールの光沢: | PC、UPC、APC | 適用: | FTTHネットワーク、テレコミュニケーション |
| 製品名: | 繊維の配列 | ||
| ハイライト: | plc繊維の配列,ファイバーアレイ |
||
製品の説明

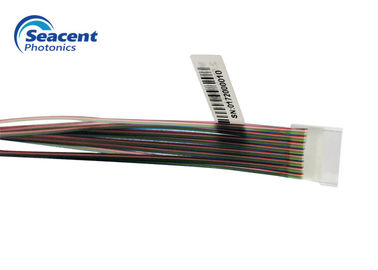

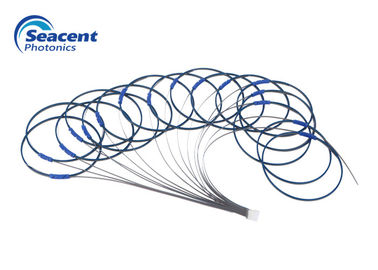

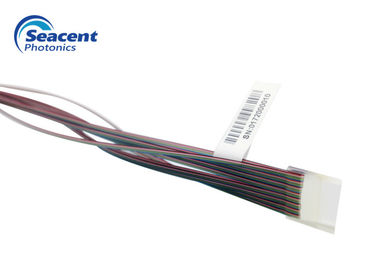

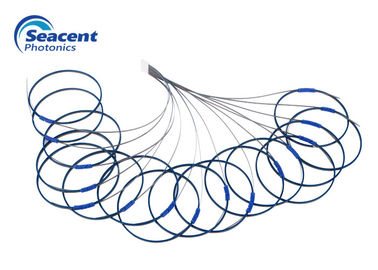

繊維の配列(FA)は配列の基質に繊維の光ファイバー、束、またはリボンを取付けるのにV溝（V溝）を使用します。
繊維の配列は繊維のコーティングを取除く裸繊維です。部分はV溝に置かれ、与圧のメンバーによる接着剤によって加圧されます。
指定:
| 項目 | 変数 |
| チャネルの数 | 1CH | 128CH |
| 材料 | 水晶ガラス、ホウケイ酸塩、ケイ素 |
| 核距離/許容（μm） | 250、127/0.7 |
| 繊維の長さ（m） | 2.0±0.1 |
| 磨く角度（°） | 0、+8、-8 （±0.3） |
| 磨く平坦 | ﹤ 5 fringes@633nm |
| 繊維のタイプ | SMF-28eかSMF-28e XB |
| 実用温度（℃） | -40~85 |
V溝の支承板次元のテーブル:
| L | W | H | X | Y | 広範囲の間違い | ||||||
| タイプ | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | 中心の高さの相違 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
適用:
MEM
PLC装置:PLCのディバイダー、AWGs
統合された活動的な/受動の部品
マイクロ光学モジュール
可変的な光学減衰器
レンズ/コリメーターの配列
低い挿入損失
ハイ リターンの損失。
広い操作の温度
安定性が高く、信頼性
繊維の中心の位置の高精度
| プロダクト数 | 繊維のタイプ | 繊維の長さ |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
