| Brand Name: | Seacent |
| Model Number: | ピグテール2CH |
| MOQ: | 10pcs |
| Payment Terms: | L/C、T/T |

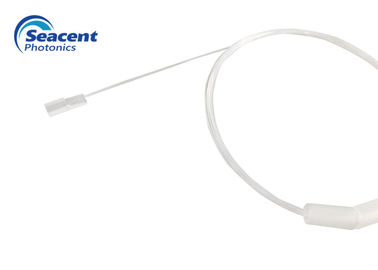

ケイ素のガラス光ファイバーの配列のピグテール2CH G657A1 0.5Mの長さ
繊維の配列のピグテール2CH G657A1 0.5Mの長さ
特徴:
PM、SMのMM繊維
低い挿入損失および低いPDL
高精度および高い信頼性
密集した次元
長さの光ファイバーおよび注文繊維の間隔
適用:
スイッチ
インターフェロメトリー
光学センサー
統合された部品
多重交換装置/デマルチプレクサー
導波管装置への関係
指定:
| 繊維の長さ | 少数のセンチメートルから数百のメートルへの |
| 繊維のタイプ | PMF、MMF、SMFまたは習慣 |
| 磨く角度 | 0+/-0.5;8+/-0.5;習慣 |
| 繊維の位置の正確さ | +/-1um （xおよび軸線） |
| コネクター | FC、LC、SC、ST、SMA、MU、E2000、他 |
| 繊維の間隔 | 要望に応じて |
| 繊維の量 | 要望に応じて |
V溝の支承板次元のテーブル:
| L | W | H | X | Y | 広範囲の間違い | ||||||
| タイプ | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | サイズ | 共通相違 | 中心の高さの相違 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
発注情報:
|
プロダクト数 |
繊維のタイプ |
繊維の長さ |
|
01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M |
|
|
